變壓器回路高壓快速熔斷器的選擇

2020-06-08 15:26:10

次

除變壓器關合時，在變壓器正常運行時也可能發生低壓側電動機的成組啟動，但這種工況一般發生在變壓器低壓側的某一母線段上，電動機起動數量小于關合時的成組啟動數量，其對快速熔斷器額定電流選擇的影響也小于關合時低壓電動機成組的影響，因此在選擇熔斷器時可以不予考慮。

除低壓電動機的起動外，選擇變壓器回路的高壓熔斷器時還需要考慮的是避開變壓器勵磁涌流。

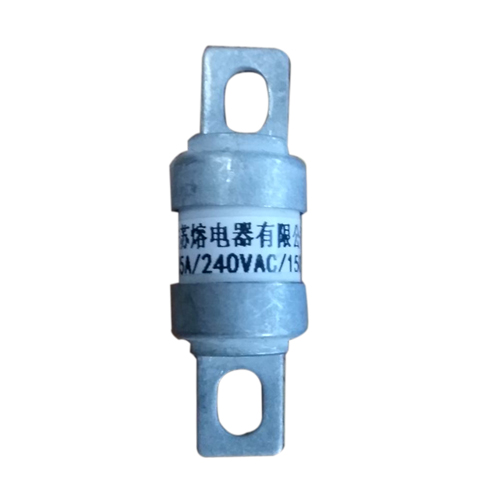

快速熔斷器額

在穩態運行時，變壓器的勵磁電流占額定電流的比例很低，但當變壓器空載投入電網時，由于變壓器鐵心磁通飽和特性以及鐵心材料的非線性特征，會產生很大的勵磁電流，即勵磁涌流。變壓器勵磁涌流的大小及持續時間是受多種因素影響的參數，GB/T15166《高壓交流熔斷器》的第6部分中推薦來用10-12倍額定電流持續0.1s。

DL/T522導體和電器選擇設計技術規定》對勵磁涌流通過熔斷器產生的熱效應規定為可按10~20倍變壓器額定電流持續0.1s計算，當需要時可按20~25倍變壓器額定電流持續0.01s計算。

高壓快速熔斷器額與真空接觸器的保護配合。為變壓器供電的FC回路中高壓熔斷器與真空接觸器的配合與電動機回路基本相同，首先在耐受能力配合方面真空接觸器應能耐受熔斷器的較大限流電流峰值，在熱穩定方面應能耐受其開斷能量。在保護配合方面，F(xiàn)C回路的保護由熔斷器的一次保護和綜保裝置的二次保護配合共同完成。
