F-C回路的設備配置利用了這種限流作用，當直流熔斷器回路故障電流較大時，由熔斷器開斷并限制故障電流的幅值從而使回路中的其他導體和設備因?yàn)檫@種限流作用的保護而可以按較低短路耐受能力選擇，降低造價。

F-C回路中真空接觸器僅操作回路正常工作電流和較小的故障電流，直流熔斷器開斷水平低、電流小，因此操作時沖擊小，壽命長。

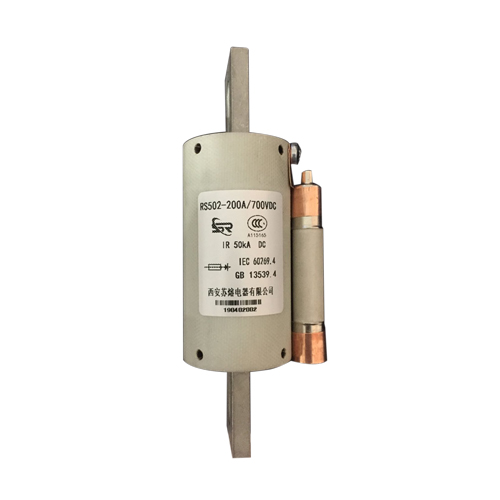

直流熔斷器

基于高壓熔斷器的限流作用和真空接觸器適合頻繁操作的特點，F(xiàn)-C回路具有保護功能分配合理、短路沖擊小、造價低廉、占地面積小等優點適合于3~10kV電壓等級的中小型負荷或頻繁操作負荷使用，在火力發電廠中的應用比較廣泛。

近年來隨著真空滅弧室及電觸頭材料的改進，絕緣材料技術的發展真空接觸器的性能也有所改進，并向小型化、大容量、長壽命、免維護等方向發展，其短路電流開斷水平已可高至6kA，使FC回路的應用范圍大大拓展。

傳統的FC回路開關柜釆用的是高壓熔斷器與真空接觸器分別安裝的方式，真空接觸器采用支架固定式結構，其滅孤室安裝在開放式的DMC或SMC框架內，滅弧室動端通過絕緣拉杄與電磁機構聯動，高壓熔斷器與真空接觸器各自獨立，熔斷器通過導體與接觸器連接。

這種結構的開關裝置電氣主回路之間連接復雜、結構不合理、產品標準化程度低，直流熔斷器批量生產或配套能力不夠成熟的開關柜廠家很難保證產品的質量穩定。
