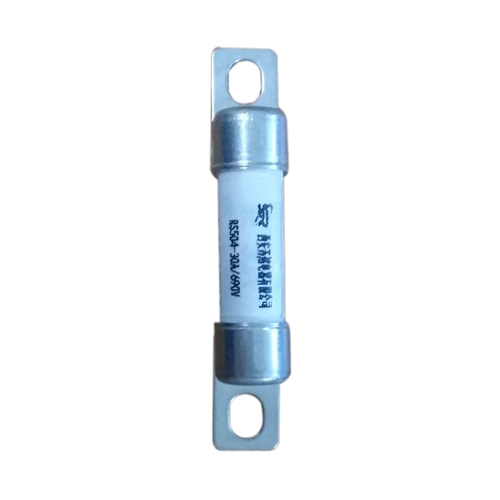

以1600kVA低壓廠用變壓器為例,變壓器額定電壓比為6/0.4kV,阻抗電壓U4=6%,額定電流為154A,變壓器低壓側電動機成組自起動電流為469A,考慮勵磁涌流影響后,低壓熔斷器根據本文所述變壓器回路熔斷器的選擇方法,確定所選擇的熔斷器,其額定電流為250A。
速斷保護。當回路發生短路故障時,由于短路電流較大,電流速斷保護動作。電流速斷保護由熔斷器提供,其動作特性即為回路所選擇的高壓限流熔斷器的時間一電流特性曲線。
與電動機保護類似,變壓器的電流速斷保護也可以利用綜合保護裝置的大電流閉鎖功能,由真空接觸器承擔一部分分?jǐn)喙δ埽溥^流閉鎖電流為的計算方法與式(55)相同。另外,由于變壓器回路合閘時會產生勵磁涌流,此時可考慮為電流速斷保護設置比較短的動作時限,以避開勵磁涌流的影響,提高真空接觸器的動作范圍。
接在相電流上的電流速斷保護的整定電流可按下列條件整定。
過流保護。過流保護作為速斷保護的后備保護,接在相電流上的過流保護的整定電流按躲過變壓器所帶負荷中需要自啟動的電動機的最 大啟動電流之和整定。
撞擊器的作用是熔斷器熔斷時立即動作聯跳接觸器,低壓熔斷器避免設備非全相運行。為防止撞擊器在動作時不可靠,產生斷相運行對設備造成危害,通常綜合保護裝置中還另外裝設斷相保護,與其出口動作接觸器,形成雙重保護。
綜合保護裝置中斷相保護一般通過反映負序電流的變化而動作。
