3~10kV電網的中性點接地方式可以簡單的歸納為直流熔斷器單相故障時不(延時)跳閘和(立即)跳閘兩種類型。

(1)單相接地不跳閘的中性點接地方式包括不接地、經消弧線圈接地和高電阻接地。過去國內3~10kV電網大多采用這些接地方式，但隨著我國城鄉電網電纜線路逐漸代替架空線和火力發電廠機組容量增大引起的電纜長度大幅增加，我國的3~10kV電網的中性點采用不接地或消弧線圈接地方式的做法已經不能滿足電力工業建設發展和城市電網擴充改造的需要。

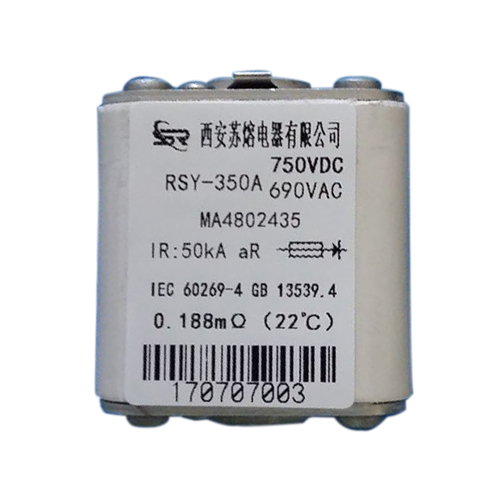

直流熔斷器

實踐證明，單相接地故障不立即跳閘的接地方式，有利于提高供電連續性，直流熔斷器阻容過電壓吸收器是FC回路的過電壓保護設備的主要選擇之一，適用于中性點有效接地的配電系統中。從原理上講，阻容過電壓吸收器是最理想的過電壓保護設備，不僅可以限制過電壓幅值、保護電動機主絕緣也能夠抑制過電壓陡度，保護電動機的匝間絕緣。但在設計中按不同回路的不同阻容特性選擇阻容過電壓吸收器在操作上難度較大，這是限制阻容過電壓吸收器的一個重要原因。

(2)氧化鋅過電壓限制器也是FC回路的過電壓保護設備的主要選擇之氧化鋅過電壓限制器由氧化鋅閥片疊加組成，具有十分優異的非線性伏安特性。氧化鋅過電壓限制器可以限制操作過電壓幅值，直流熔斷器保護電動機及低壓變壓器的主絕緣，但其缺點是不能降低操作過電壓行波的陡度，不能有效保護電動機繞組的匝間絕緣。
